Módulo Pantalla Color TFT de 2.4 Pulgadas con SPI y Ranura MicroSD y lápiz stylus

Descripción

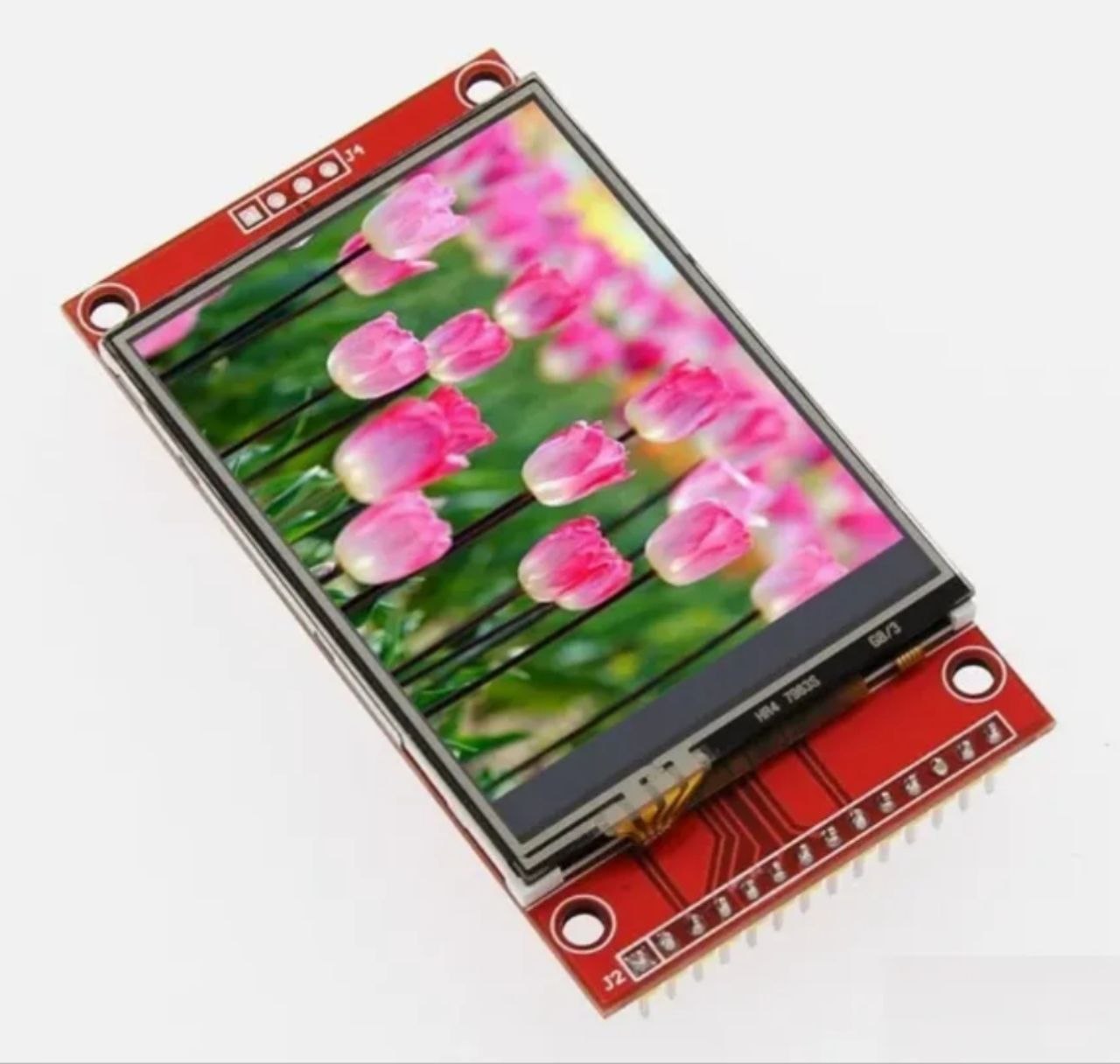

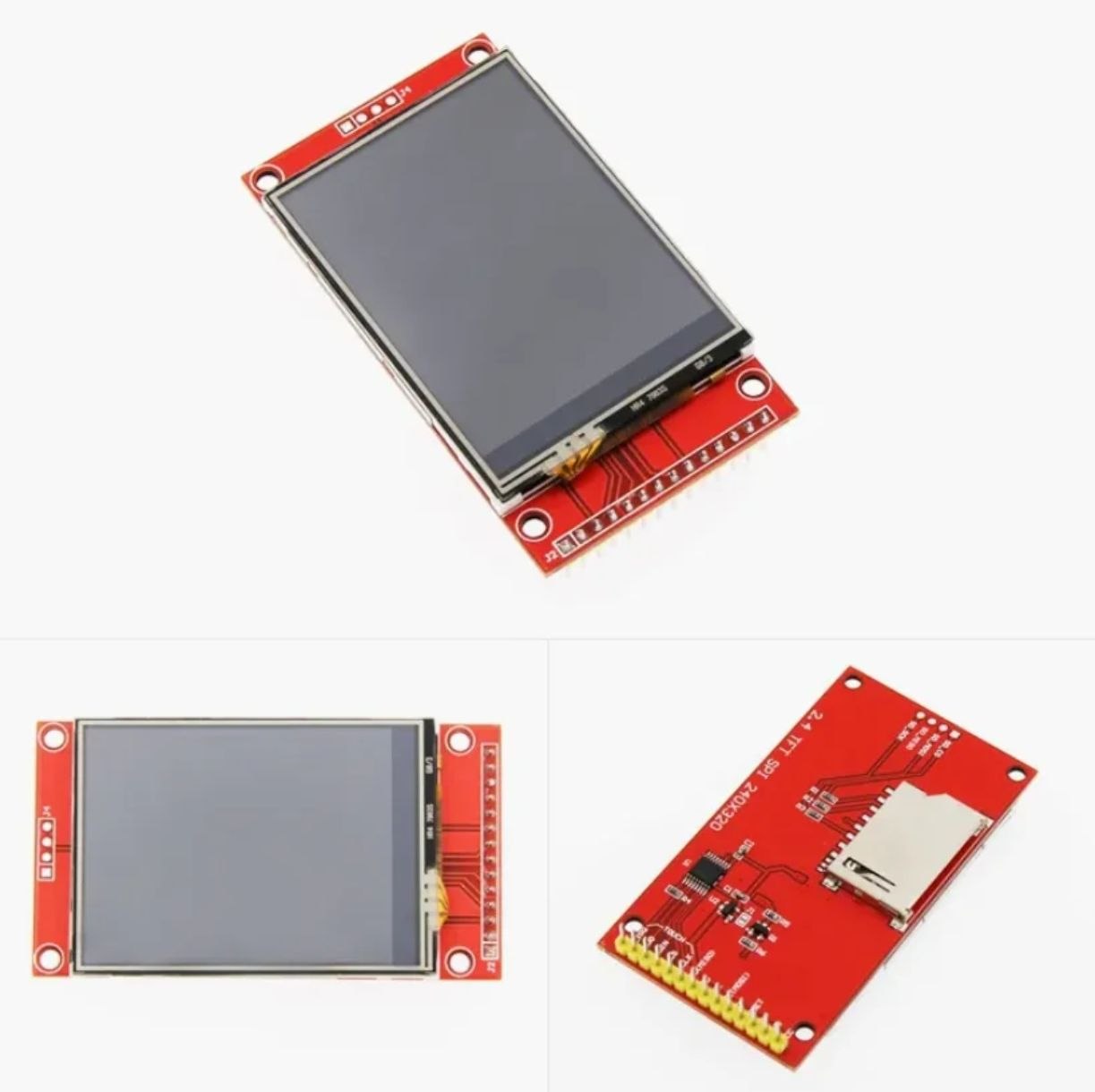

Módulo Pantalla Color TFT de 2.4 Pulgadas con SPI y Ranura MicroSD

¡Añade una interfaz gráfica vibrante a tus proyectos de electrónica y microcontroladores! Este módulo de pantalla TFT a color de 2.4 pulgadas combina una excelente resolución de 240x320 píxeles con una comunicación SPI rápida y eficiente, permitiéndote desplegar gráficos nítidos, texto legible e imágenes detalladas a todo color.

Diseñada sobre una placa de circuito impresa (PCB) robusta de color rojo, esta pantalla es la solución ideal para desarrolladores, estudiantes y entusiastas de la robótica que buscan integrar interfaces visuales compactas en prototipos interactivos.

Características Técnicas Destacadas

• Pantalla de Alta Resolución: Panel TFT de 2.4 pulgadas con una matriz de 240x320 píxeles, capaz de reproducir imágenes detalladas y gráficos geométricos con excelente contraste y brillo.

• Interfaz de Comunicación SPI: Utiliza un bus serie periférico (SPI) que optimiza el número de pines requeridos del microcontrolador, facilitando una conexión limpia y una tasa de refresco fluida para tus menús o lecturas en tiempo real.

• Lector de Tarjetas de Memoria Integrado: Incorpora una ranura de expansión metálica para tarjetas de memoria en la parte posterior, facilitando el almacenamiento masivo y la carga directa de mapas de bits (archivos .bmp), fuentes personalizadas o registros de datos.

• Soporte para Panel Táctil (Touch): Cuenta con circuitería integrada y pines dedicados para el control táctil, permitiéndote diseñar paneles de control completamente interactivos.

Conectividad y Pines

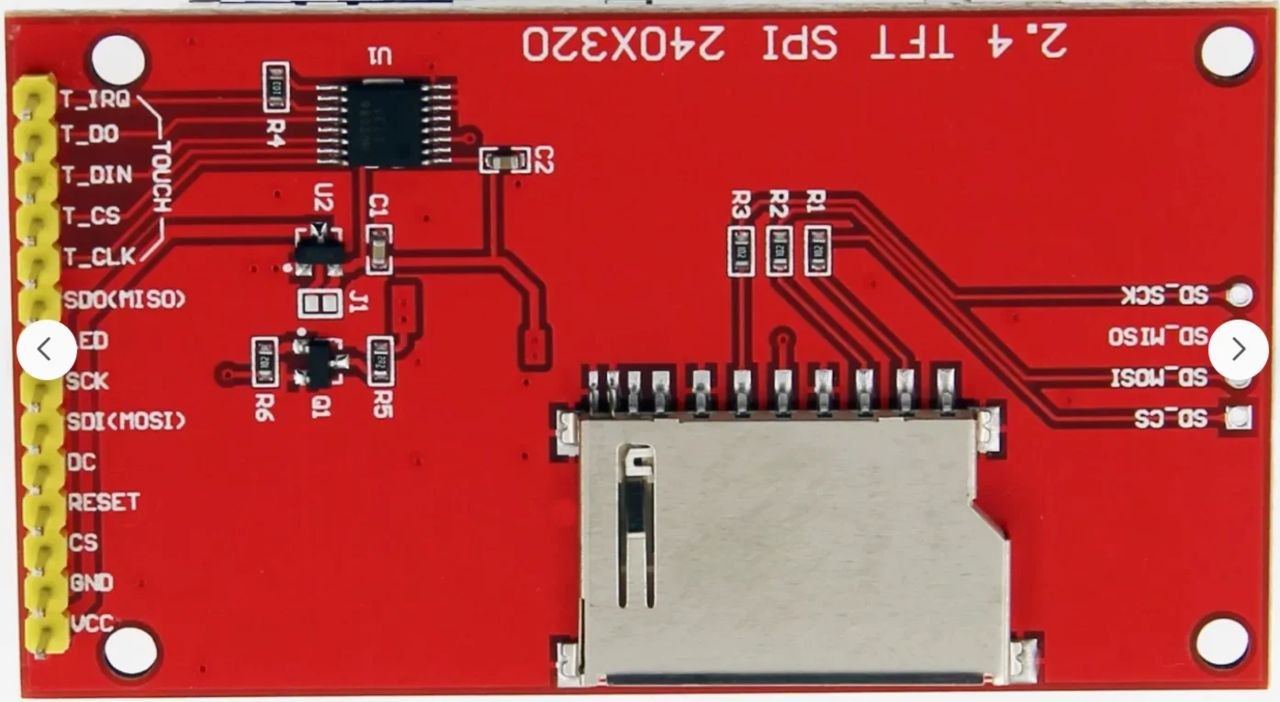

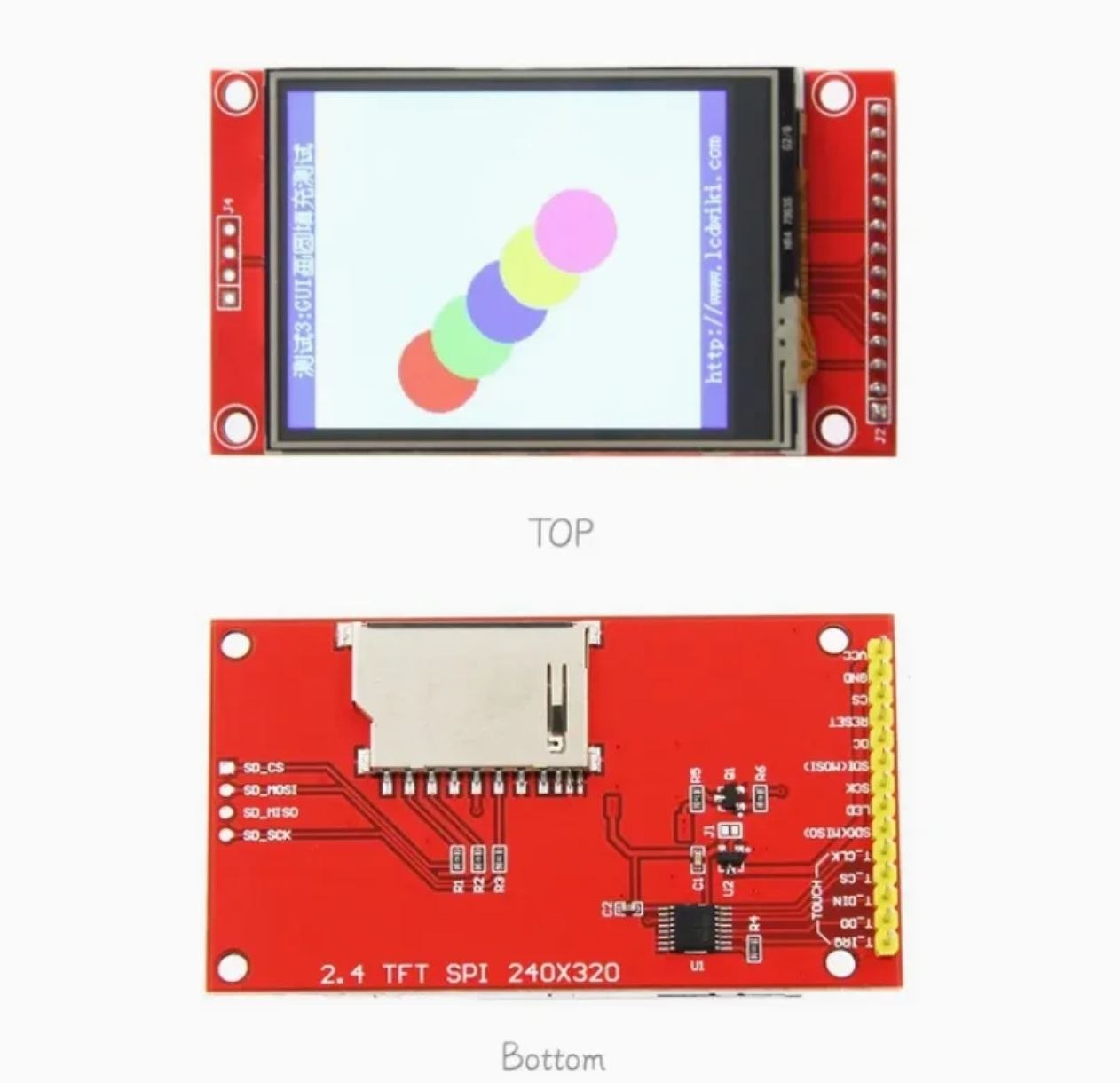

El módulo cuenta con una regleta de pines claramente etiquetados en su parte posterior para facilitar un cableado rápido en protoboard o placas de desarrollo:

• Pines de Alimentación y Control Base: VCC, GND, CS (Chip Select), RESET, DC (Data/Command), SDI/MOSI (Entrada de Datos SPI), SCK (Reloj SPI) y LED (Control de retroiluminación).

• Pines de la Tarjeta de Memoria: SD_CS, SD_MOSI, SD_MISO y SD_SCK para interactuar con el almacenamiento de forma independiente.

• Pines de la Interfaz Táctil: T_CLK, T_CS, T_DIN, T_DO y T_IRQ para la detección precisa de pulsaciones.

Beneficios Clave para tu Proyecto

• Versatilidad Gráfica: Perfecta para construir consolas de videojuegos portátiles retro, estaciones meteorológicas con interfaces amigables o consolas de monitoreo industrial.

• Fácil Integración: Al utilizar el protocolo SPI estandarizado, es altamente compatible con una gran variedad de arquitecturas de microcontroladores y librerías gráficas de código abierto.

• Montaje Seguro: Cuenta con cuatro perforaciones físicas en las esquinas de la placa para asegurar el módulo firmemente a cualquier chasis, carcasa impresa en 3D o panel frontal.

Potencia la interactividad de tus proyectos. Deja atrás las pantallas monocromáticas limitadas y dale vida a tus datos con una interfaz gráfica a color versátil, económica y lista para integrar.
